AT指令(基于esp8266)

ESP8266-01s比01升级了

什么是AT指令#

AT(Attention) command set，AT指令集或AT命令集，一般称其为AT指令

来源于海斯命令集：Hayes command set

用于直接发送命令操作设备。

指令集参考文档rtos_doc_source\RTOS培训资料\00_基础资源资料\1_STM32F103\3_硬件资料\4_ESP8266-01S模块资料\01_技术手册\01_乐鑫(espressif)\ESP8266 Non-OS SDK AT 指令集_V3.0.1.pdf

注意事项

  • 发送”AT”可以判断模块是否就绪，返回”OK“表示就绪

  • AT命令区分大小写

  • 串口调试助手需要勾选发送新行，也就是命令后面需要有\r\n

    CR（Carriage Return）\r 表示回车, LF（Line Feed）\n 表示换行

    • Dos和Windows采用回车+换行（CR+LF）表示下一行 \r\n

    • UNIX/Linux采用换行符（LF）表示下一行 \n

    • MAC OS系统采用回车符（CR）表示下一行 \r

    Windows下编写的Shell脚本，直接放到linux/unix下执行会报错，就是因为行结束符不一样导致的。

AT指令的分类和提示信息#

分类：

  • 测试指令：⽤于查询设置指令的参数以及取值范围
  • 查询指令：返回参数的当前值
  • 设置指令：设置⽤户⾃定义的参数值
  • 执⾏指令：执⾏受模块内部程序控制的参数不可变的功能，如指令"AT"

注意：

  • 不是每条AT指令都具备上述4种类型的命令
  • []括号内为缺省值，不必填写或者可能不显示.例如，AT+CWJAP_DEF—连接 AP，保存到 Flash : AT+CWJAP_DEF=<ssid>,<pwd>[,<bssid>][,<pci_en>]
  • 使用双引号表示字符串数据"string”，例如：AT+CWSAP:="ESP756290","21030826",1,4
  • 默认波特率为115200，修改波特率 临时修改-AT+UART_CUR=<baudrate>,<databits>,<stopbits>,<parity>,<flow control>；写入FLASH修改，AT+UART_DEF=<baudrate>,<databits>,<stopbits>,<parity>,<flow control>
  • AT指令必须大写，并且以回车换行符结尾(CRLF)
  • 命令中分为xxx_CUR和xxx_DEF，前者为临时配置，后者为永久配置，写入Flash

基础AT指令#

基础AT指令是控制模块的基础功能模式的指令，如下表所示：

WIFI功能指令#

配置WIFI连接的AT指令，如下表：

TCP/IP 指令#

使用示例#

参考"rtos_doc_source\RTOS培训资料\00_基础资源资料\1_STM32F103\3_硬件资料\4_ESP8266-01S模块资料\01_技术手册\01_乐鑫(espressif)\ESP8266 Non-OS AT 指令使用示例_V1.3.pdf"

(1)单连接的TCP Client#

  • 配置WIFI模式

    AT+CWMODE=3 // softAP+station mode

  • 连接路由器

    AT+CWJAP="SSID","password" // SSID and password of router

    注：没有后缀的命令等于xxx_DEF，即写入Flash命令一样

    响应：

    busy p...
    WIFI CONNECTED
    WIFI GOT IP
    OK

  • 查询 ESP8266 设备的 IP 地址

    AT+CIFSR

    响应：

    busy p...
    +CIFSR:APIP,"192.168.4.1" //自己热点ap的ip
    +CIFSR:APMAC,"46:17:93:17:6b:c0"
    +CIFSR:STAIP,"192.168.3.21" //连接的路由器获得的ip地址
    +CIFSR:STAMAC,"44:17:93:17:6b:c0"
    OK
  • PC与ESP8266设备连接同⼀路由器，在PC端使⽤⽹络调试⼯具（使用sscom软件"rtos_doc_source\RTOS培训资料\00_基础资源资料\1_STM32F103\3_硬件资料\4_ESP8266-01S模块资料\02_开发工具\sscom5.13.1.zip"），建⽴⼀个UDP传输。

  • ESP8266 设备作为 TCP client 连接到上述服务器 AT+CIPSTART—建⽴ TCP 连接，UDP 传输或 SSL 连接

    AT+CIPSTART=<type>,<remote IP>,<remote port>[,<TCP keep alive>]
    <type>：字符串参数，连接类型，"TCP"，"UDP"或"SSL"
    <remote IP>：字符串参数，远端 IP 地址
    <remote port>：远端端⼝号
    AT+CIPSTART="TCP","192.168.3.3",8080

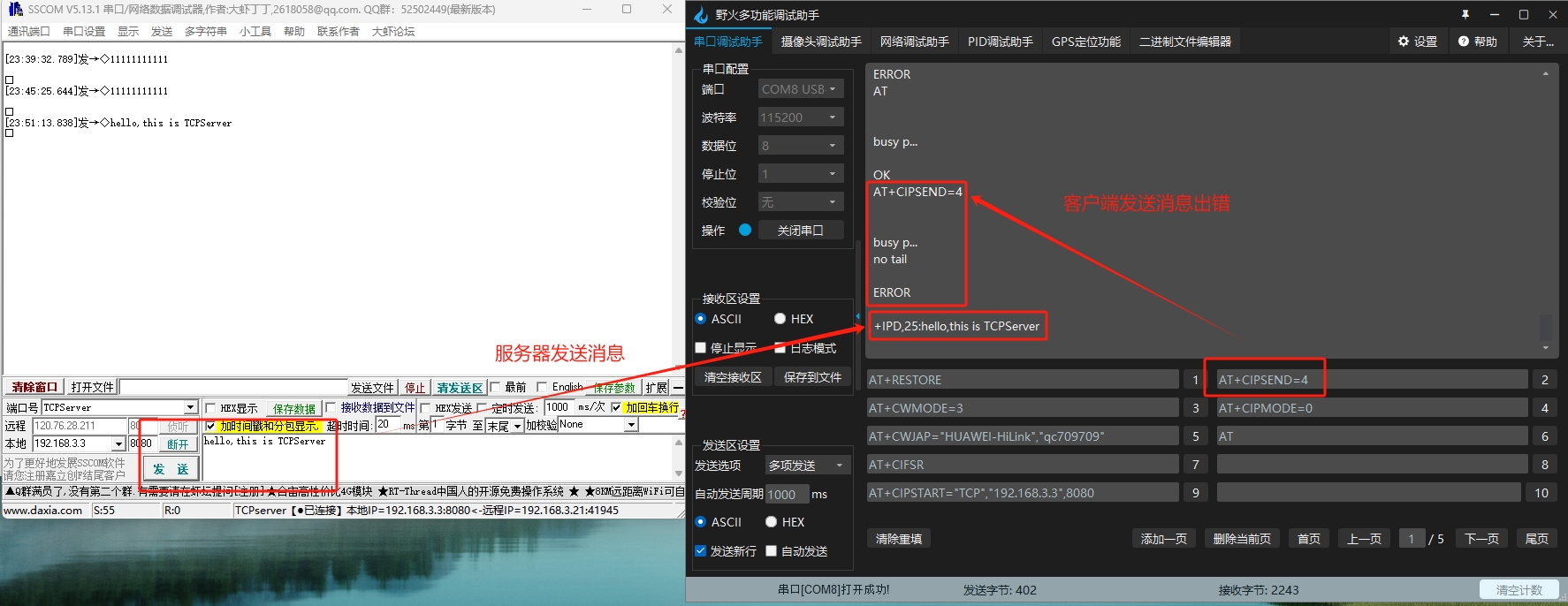

  • 发送数据 服务器发送数据：

    客户端esp8266发送数据：

    设置指令：AT+CIPSEND=<length> //单连接
    AT+CIPMODE=0 //需要线设置为普通传输模式
    AT+CIPSEND=4 //发送数据，4表示长度
    1234 //4个字节数据，超出指定字节的数据就会丢弃

    报错notail error

    是复制命令时后面有符号。 （- -）尴尬

    下面是正常的过程

    注：发送数据时，如果输⼊的字节数超过了设置⻓度（n），系统将提示 busy，并发送数据的前 n 个字节，发送完成后响应 SEND OK。

  • 当ESP8266设备接收到服务器发来的数据，将提示如下信息：

    +IPD,n:xxxxxxxxxx // received n bytes, data=xxxxxxxxxx
    +IPD,25:hello,this is TCPServer //示例

    此指令在普通指令模式下有效，ESP8266 接收到⽹络数据时向串⼝发送 +IPD 和数据：

    (+CIPMUX=0)+IPD,<len>[,<remote IP>,<remote port>]:<data>

(2)固定远端的UDP通信(多连接)#

UDP 传输不区分 server 或者 client ，由指令 AT+CIPSTART 建⽴传输。

  • 配置 WiFi 模式

    AT+CWMODE=3 // softAP+station mode

  • 连接路由器

    AT+CWJAP="HUAWEI-HiLink","qc709709"

  • 查询 ESP8266 设备的 IP 地址

    AT+CIFSR
    busy p...
    +CIFSR:APIP,"192.168.4.1"
    +CIFSR:APMAC,"46:17:93:17:6b:c0"
    +CIFSR:STAIP,"192.168.3.21"
    +CIFSR:STAMAC,"44:17:93:17:6b:c0"
    OK

  • PC 与 ESP8266 设备连接同⼀路由器，在 PC 端使⽤⽹络调试⼯具，建⽴⼀个 UDP 传输。

  • UDP 通信的远端固定，由 AT+CIPSTART 指令的最后⼀个参数设置为 0 决定。系统将分配⼀个连接号给这个固定连接，UDP 通信双⽅不会被其他设备替代。

    • 使能多连接

      AT+CIPMUX=1

    • esp8266创建 UDP 传输。 分配连接号为 4, UDP协议， 远端ip：192.168.3.3，远端端口号：8080， 本地端口号：9090， UDP模式为0，即远端固定，收到数据后不更改远端目标

      AT+CIPSTART=4,"UDP","192.168.3.3",8080,9090,0

      格式：多连接模式 (AT+CIPMUX=1) 时：AT+CIPSTART=<link ID>,<type>,<remote IP>,<remote port>[,(<UDP local port>),(<UDP mode>)]

  • esp8266发送数据

    AT+CIPSEND=4,7 // Send 7 bytes to transmission NO.4
    >UDPtest // enter the data, no CR

    多连接时：(+CIPMUX=1) AT+CIPSEND=<link ID>,<length>

  • esp8266接收到数据

    和之前类似，多了4表示网络连接号。

  • 断开UDP连接（多连接）

    AT+CIPCLOSE=<link ID>

    当ID为5时，关闭所有连接。

(3)远端可变的UDP通信#

设置与连接wifi部分，和前文一致。这里直接从建立传输开始

当使⽤ AT+CIPSTART 指令创建 UDP 通信，将最后⼀个参数设置为 2 时，UDP 通信的远端可改变。UDP传输远端会⾃动更改为最近⼀个与ESP8266 UDP 通信的远端。

  • 创建 UDP 传输

    AT+CIPSTART="UDP","192.168.3.3",8080,9090,2

    注意，上面连接方式需要先设置为单连接：

    AT+CIPMUX=0

  • 发送数据

    AT+CIPSEND=7 // Send 7 bytes
    >UDPtest // enter the data, no CR 没有回车换行

  • 发送数据到其他指定远端。例如，发数据到192.168.3.3, 端⼝8081 。

    AT+CIPSEND=7,"192.168.3.3",8081

UDP传输远端会⾃动更改为最近⼀个与ESP8266 UDP通信的远端。就是说，现在继续发送，都是默认和8081通信：

AT+CIPSEND=7 // Send 7 bytes
>UDPtest // enter the data, no CR 没有回车换行

  • 接收数据

  • 断开连接（单连接）

    AT+CIPCLOSE

(4)TCP Client 单连接透传#

注：ESP8266 AT 默认仅在 TCP client 单连接 或 UDP 传输模式时，⽀持透传

透传是什么？

透明传输：在传输过程中，对外界透明，不管所传输的内容、数据协议形式，不对要传输数据做任何处理，只是把需要传输的内容当成一组二进制数据完美地传输到目的节点。

  • 配置WIFI模式，连接路由器；查询 ESP8266 设备的 IP 地址，PC 与 ESP8266 设备连接同⼀路由器，在 PC 端使⽤⽹络调试⼯具，建⽴⼀个 TCP 服务器
AT+CWMODE=3
AT+CWJAP="SSID","password"
AT+CIFSR
AT+CIPSTART="TCP","192.168.3.3",8080
  • 使能透传模式
AT+CIPMODE=1
  • ESP8266 设备向服务器发送数据
AT+CIPSEND
> //From now on, data received from UART will be transmitted to server automatically.

收到此命令后先换⾏返回 >

进⼊透传模式发送数据，每包最⼤ 2048 字节，或者每包数据以 20 ms 间隔区分。

  • 退出发送数据

在透传发送数据过程中，若识别到单独的⼀包数据 “+++”，则退出透传发送。

“+++“退出透传发送数据，回到正常AT指令模式。此时，TCP连接仍然是保持的，可以再发AT+CIPSEND指令，重新开始透传。

  • 退出透传模式

    AT+CIPMODE=0

  • 断开 TCP 连接

    AT+CIPCLOSE

(5)UDP 透传#

ESP8266 作为 softAP 实现 UDP 透传的举例，ESP8266 作为 station 可同理实现透传，跳过第二步就可以了。

  • 配置 WiFi 模式

    AT+CWMODE=3 // softAP+station mode

  • (可选)PC 连⼊ ESP8266 softAP，

  • 在 PC 端使⽤⽹络调试⼯具，建⽴⼀个 UDP 传输

  • ESP8266 与 PC 对应端⼝建⽴固定对端的 UDP 传输

    AT+CIPSTART="UDP","192.168.3.3",8080,9090,0

  • 使能透传模式

    AT+CIPMODE=1

  • 发送数据

    AT+CIPSEND
    >

  • 退出发送数据

    在透传发送数据过程中，若识别到单独的⼀包数据 “+++”，则退出透传发送

  • 退出透传模式

    AT+CIPMODE=0

  • 断开 TCP 连接

    AT+CIPCLOSE

(6)多连接 TCP Server#

  • 配置 WiFi 模式

    AT+CWMODE=3 // softAP+station mode

  • 使能多连接

    AT+CIPMUX=1

  • 建⽴ TCP server

    AT+CIPSERVER=1,9090 // default port = 333
    AT+CIPSERVER=<mode>[,<port>]

    • <mode>：

    ​ ‣ 0：关闭服务器

    ​ ‣ 1：建⽴服务器

    • <port>：端⼝号，默认为 333。

    注：多连接情况下 (AT+CIPMUX=1)，才能开启 TCP 服务器。

    ​ 创建 TCP 服务器后，⾃动建⽴ TCP 服务器监听。

    ​ 当有 TCP 客户端接⼊，会⾃动占⽤⼀个连接 ID。

  • 在 PC 端使⽤⽹络调试⼯具，建⽴⼀个 TCP client，连接 ESP8266 的 TCP server

    ESP8266 作为 TCP server 有超时机制，如果连接建⽴后，⼀段时间内⽆数据来往，ESP8266 TCP server 会将 TCP client 踢掉

    补充：设置 TCP 服务器超时时间 - ESP8266 作为 TCP 服务器，会断开⼀直不通信直⾄超时了的 TCP 客户端连接

    AT+CIPSTO?
    AT+CIPSTO=<time>

    <time>：TCP 服务器超时时间，取值范围 0 ~ 7200s。如果设置 AT+CIPSTO=0，则永远不会超时，不建议这样设置。

  • esp8266发送数据

    AT+CIPSEND=0,4 // send 4 bytes to connection NO.0
    >test // enter the data, no CR

  • esp8266接收数据

    +IPD,2,12:UDPtest,8081
    +IPD,1,14:UDPtest,8080
    +IPD,0,n:xxxxxxxxxx // form NO.0 , received n bytes, data=xxxxxxxxxxx

  • 断开连接

    AT+CIPCLOSE=0
    设置指令（⽤于多连接的情况）：
    AT+CIPCLOSE=<link ID>
    功能：关闭 TCP/UDP 传输。
    <link ID>：需要关闭的连接 ID 号。当 ID
    为 5 时，关闭所有连接。
